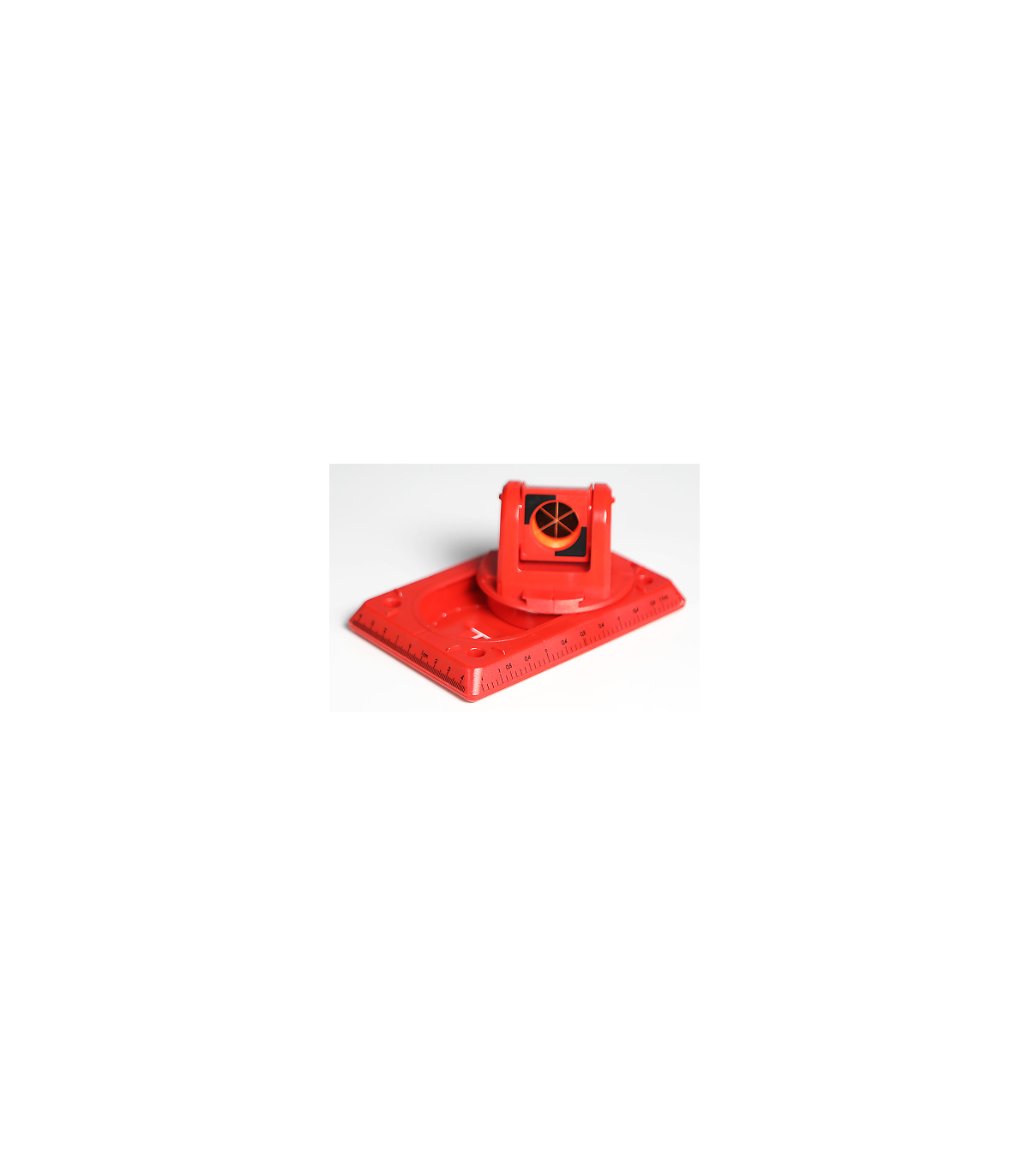

Dispositif d’aide au marquage et piquetage pour stations totales robotisées avec mini-prisme

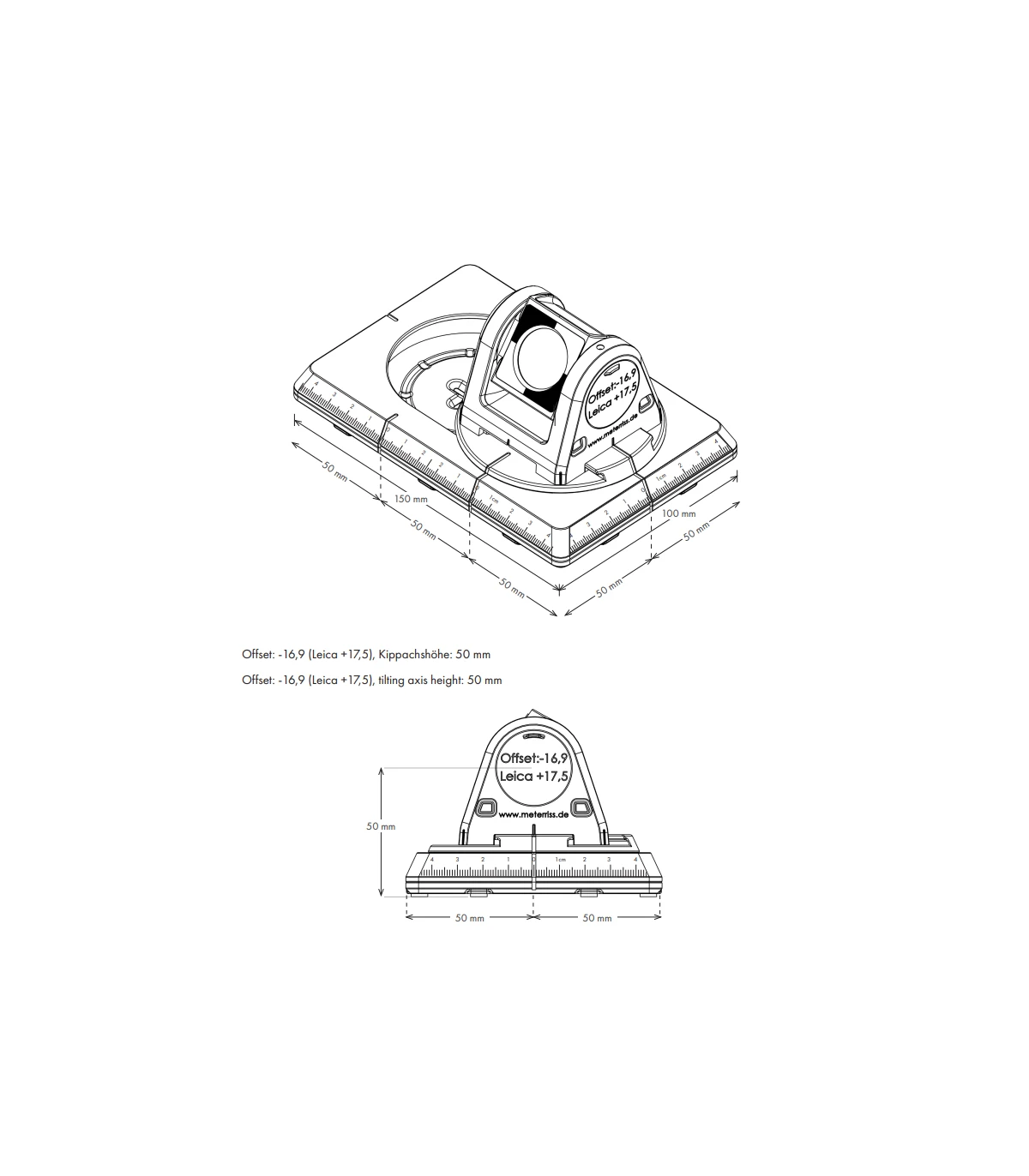

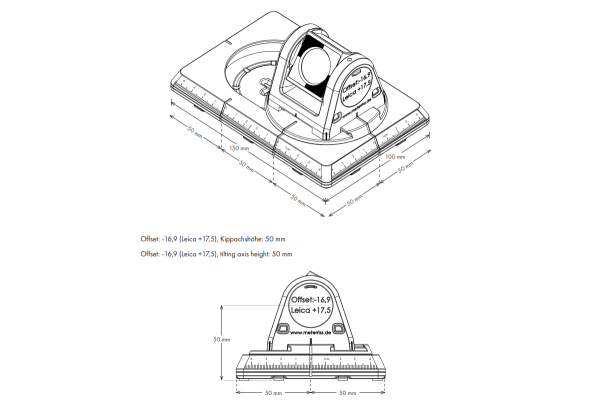

Système coulissant avec mini prisme inclinable.

Une fois que le point à mesurer est atteint, un simple glissement du prisme de la position A à la position B, et inversement, libère le point de mesure correspondant directement sous le prisme et permet de le marquer immédiatement, grâce à un évidement dans la plaque de fond.

Avantages :

• - Marquage immédiat du point à mesurer sur la surface
• - Le prisme reste toujours orienté vers l’instrument
• - Généralement, il n'est pas nécessaire de maintenir une position horizontale à l'aide d'un niveau à bulle, car la hauteur de l'axe de basculement n'est que de 50 mm
• - Grâce à une échelle sur les parois latérales, les distances prescrites par l’appareil de mesure peuvent être transmises rapidement et facilement.

Système livré avec une housse de transport.

Fabrication ROTHBUCHER SYSTEME
